简单实用的三层小别墅设计图,经济实用

图纸编号:Z098    图纸价格:268    主体造价:25-30万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:

三层小占地面积的自建别墅设计图,内部布局合理完善,是一款经济实用的设计方案。

设计功能:

一层:堂前、客厅、厨房、储藏室。

二层:卧室2、卫生间、卧室(带阳台)。
三层:卧室(带阳台)、卧室2、卫生间。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):11.910米,建筑面积:223.77平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.5米,二层层高3.0米,三层层高3.1米。

一层平面图:

二层平面图:

三层平面图:

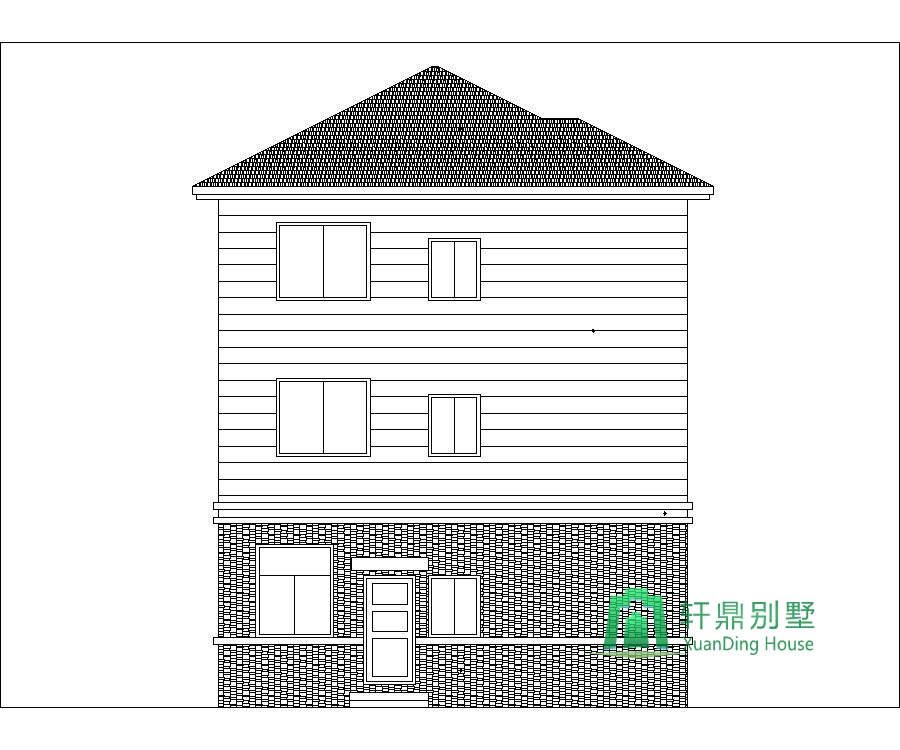

正立面图:

背立面图:

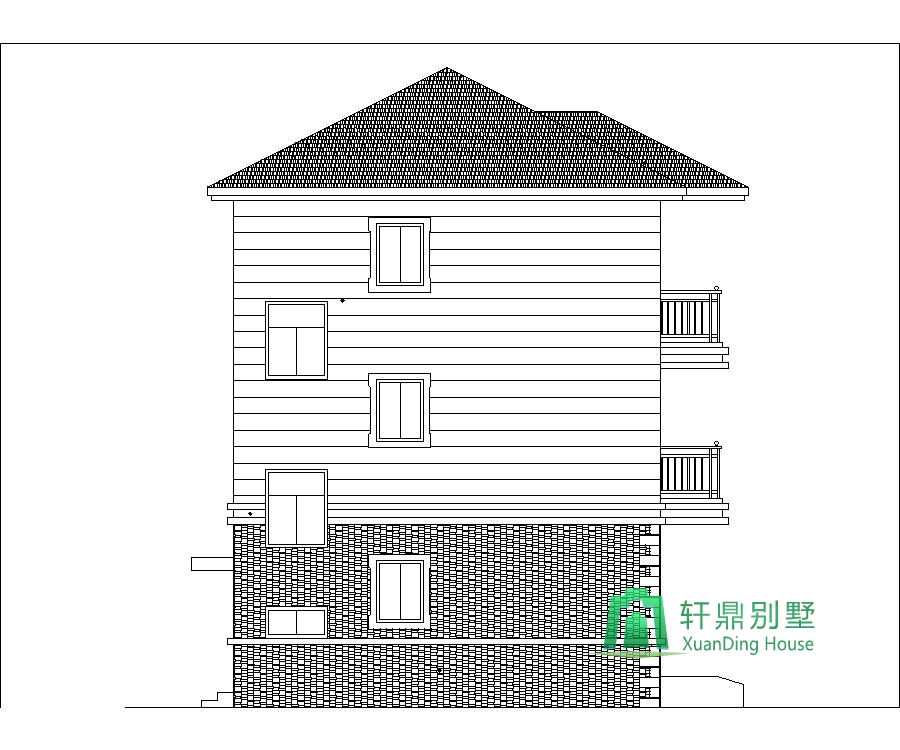

左立面图:

右立面图:
