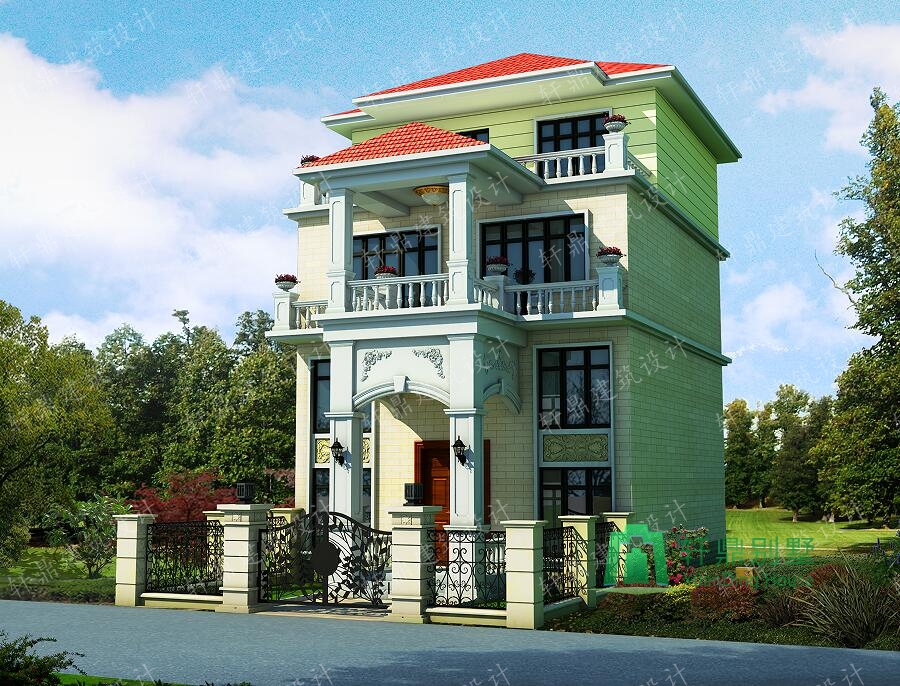

三层带夹层别墅设计图,美观精致,占地面积较小经济实用

图纸编号:Z186    图纸价格:598    主体造价:25-30万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计


图纸介绍:

美观精致的三层带夹层小别墅设计图,占地84㎡,造价25万左右,内部布局合理完善,适合占地面积较小人口较多的家庭居住。

设计功能:

☑ 占地尺寸:8.00m*11.78m

☑ 占地面积:84.06㎡

☑ 建筑面积:258.55㎡

☑ 建筑结构:砖混结构

☑ 造价估算:25-30万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):13.150米,建筑面积:258.55平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高5.3米(含夹层2.65米),二层层高3.0米,三层层高3.0米。

俯视效果图:

背面效果图:

一层平面图:

夹层平面图:

二层平面图:

三层平面图:

正立面图:

背立面图:

左立面图:

右立面图:
