欧式三层复式自建别墅设计图,布局完善,带有室内车库和大面积露台

图纸编号:Z419    图纸价格:998    主体造价:70-85万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

高端欧式三层自建别墅设计图,带有地下车库和大面积露台,此款设计方案符合面积较大靠山的稍微复杂一点的地形,整体非常的高端大气,抗震性能也非常好。

设计功能:

☑ 占地尺寸:16.70m*20.40m

☑ 占地面积:331.47㎡

☑ 建筑面积:725.65㎡

☑ 建筑结构:框架结构

☑ 造价估算:70-85万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):13.782米,建筑面积:725.65平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.8米,二层层高3.5米,三层层高3.3米。



侧面效果图:

俯视效果图:

背面效果图;

一层平面图:

二层平面图:

三层平面图:

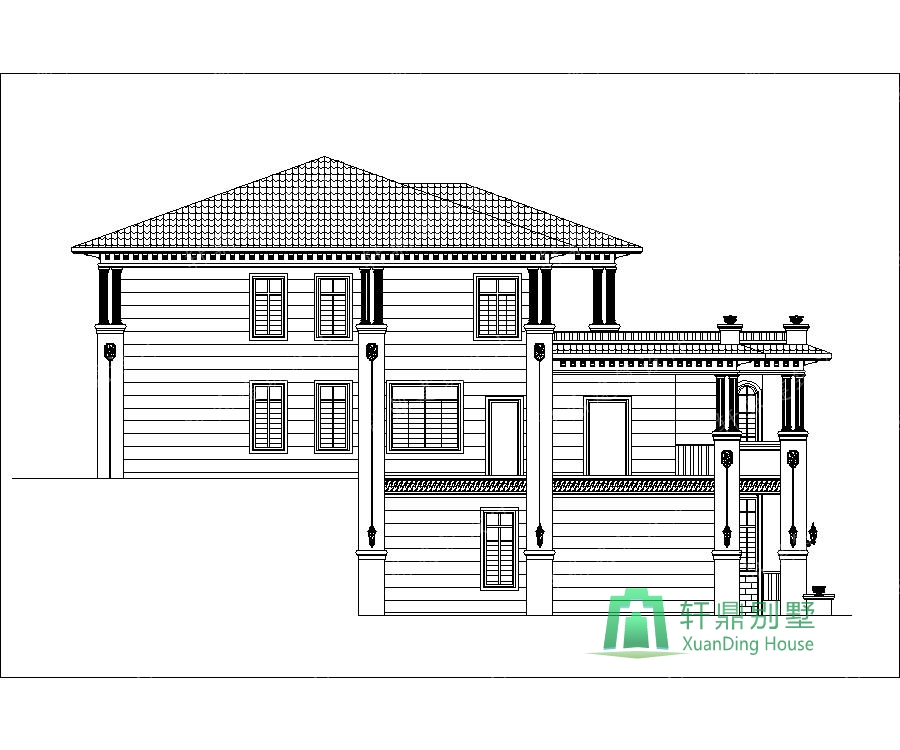

正立面图:

背立面图:

左立面图:

右立面图:
