欧式三层半自建复式别墅设计图高端大气的农村自建房

图纸编号:Z647    图纸价格:698    主体造价:45-50万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

复古欧式复式三层别墅设计全套施工图,采光良好,造价50万左右,内部配套设施齐全,但是房间不是很多比较适合人口较少的家庭居住。

设计功能:

☑ 占地尺寸:11.20*13.01米

☑ 占地面积:137.72㎡

☑ 建筑面积:365.64㎡

☑ 建筑结构:框架结构

☑ 造价估算:45-50万

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度)的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):15.222米,建筑面积:365.64平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米,三层层高3.3米,四层层高3.0米。


侧面效果图:


俯视效果图:


背面效果图:


一层平面图:


二层平面图:


三层平面图:


四层平面图:

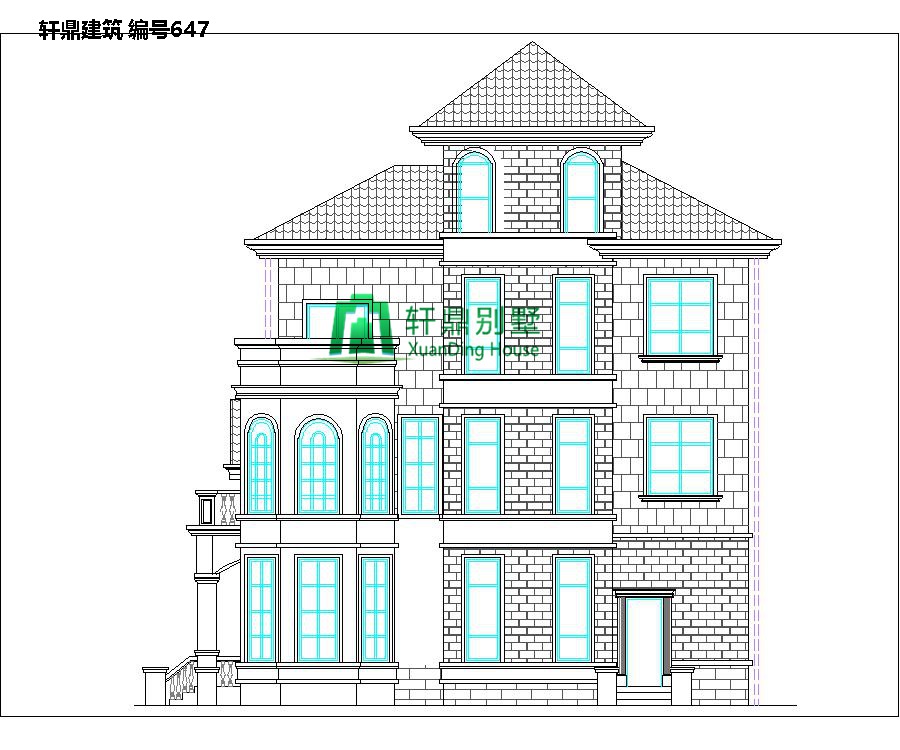

正立面图:


背立面图:


左立面图:


右立面图:
